什麼是PoE 乙太網路供電

Jun 01 2022

近年來,帶有 PoE(Power over Ethernet)功能的產品如雨後春筍般不斷冒出,認同者不斷將其吹捧天花亂墜,反對者對其嫌棄亦不休止,雙方陣營一來一往的激辯,著實讓消費者舉棋不定,陷入究竟是否要採用PoE的兩難。本文秉持理性客觀之角度,向您介紹什麼是 PoE。

PoE 是什麼?又是如何運作呢?PoE 的全名為乙太網供電( Power over Ethernet),該技術除了可透過乙太網路線傳輸資料之外,同時也可傳送電源給接收端的裝置。這意味著在此架構下,從頭到尾您只需要一條乙太網路線,即可供應電力運作起整套系統。試想一下,若是要將設備架設在天花板和高牆等不易施工之處,工程師又要怎麼佈設電源線、HDMI訊號線和設備的控制線呢?如果此時有一條可以便捷取得的網路線就能做到上述的傳輸功能,即可將一切繁雜的施工化繁為簡,這樣聽起來有沒有令人心動?

對於PoE技術有了基本認知之後,接下來就該了解它的用途。最能展現 PoE 強大功能的應用方式,則首推遠端多機位影音系統。您只需要一台帶有 PoE 功能的主控設備,將設備接上電源後,採用Cat-5e或更高規格的網路線,再搭配支援 PoE 功能的攝影機,即可建構只需「單一乙太網路線」傳輸影像、聲音和電源的PoE 影音使用環境。

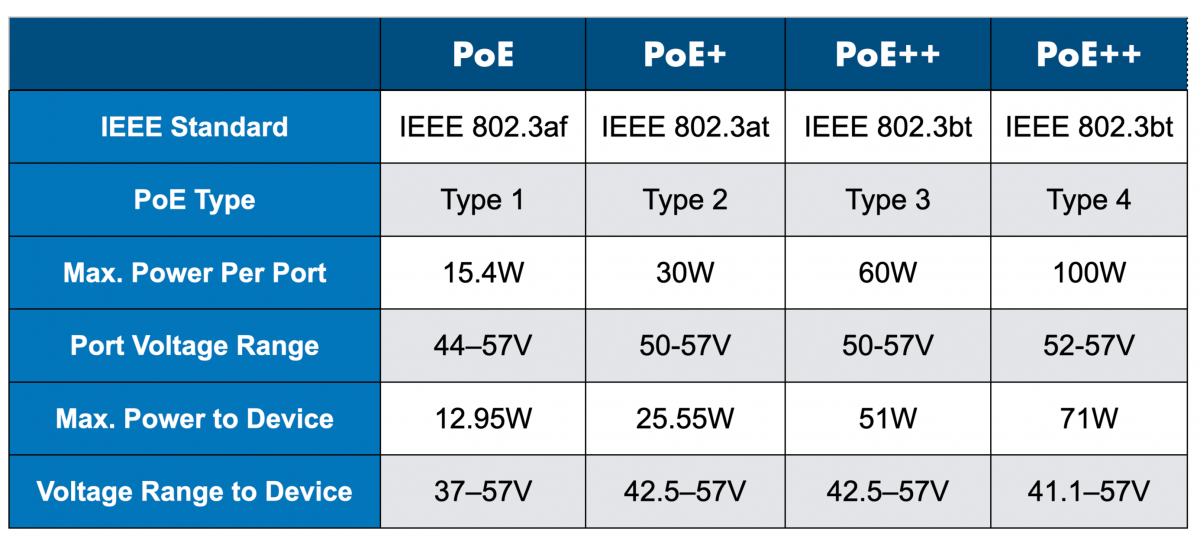

此外,PoE 還有幾個相當重要的專屬配件,也值得讀者們認識。首先是含有 PoE 功能的網路交換機(Ethernet Switch),網路交換機可視為 PoE 系統的心臟,目前依規格分為 PoE、PoE+、PoE++,Class 0 至 Class 8,Type 1至Type 4,這樣的規格分類令人眼花瞭亂,於是我們建議可以這樣區分:

以設備接收端來說,Type 1至Type 4 在一百米的距離內依序可以收到 12.95W、25.5W、51W以及 71W 的電力來驅動終端設備。如終端裝置只需連接 IP 電話、智慧門鎖,那麼 PoE(Type 1)等級的網路交換機已經足夠支援;若您的視訊會議系統包含了多機位影音導播系統、LED 環境照明燈具,以及高電力功率的攝影機與揚聲器,則需考慮規劃 PoE+(Type 2)以上的設備架構,來滿足您的使用情境。

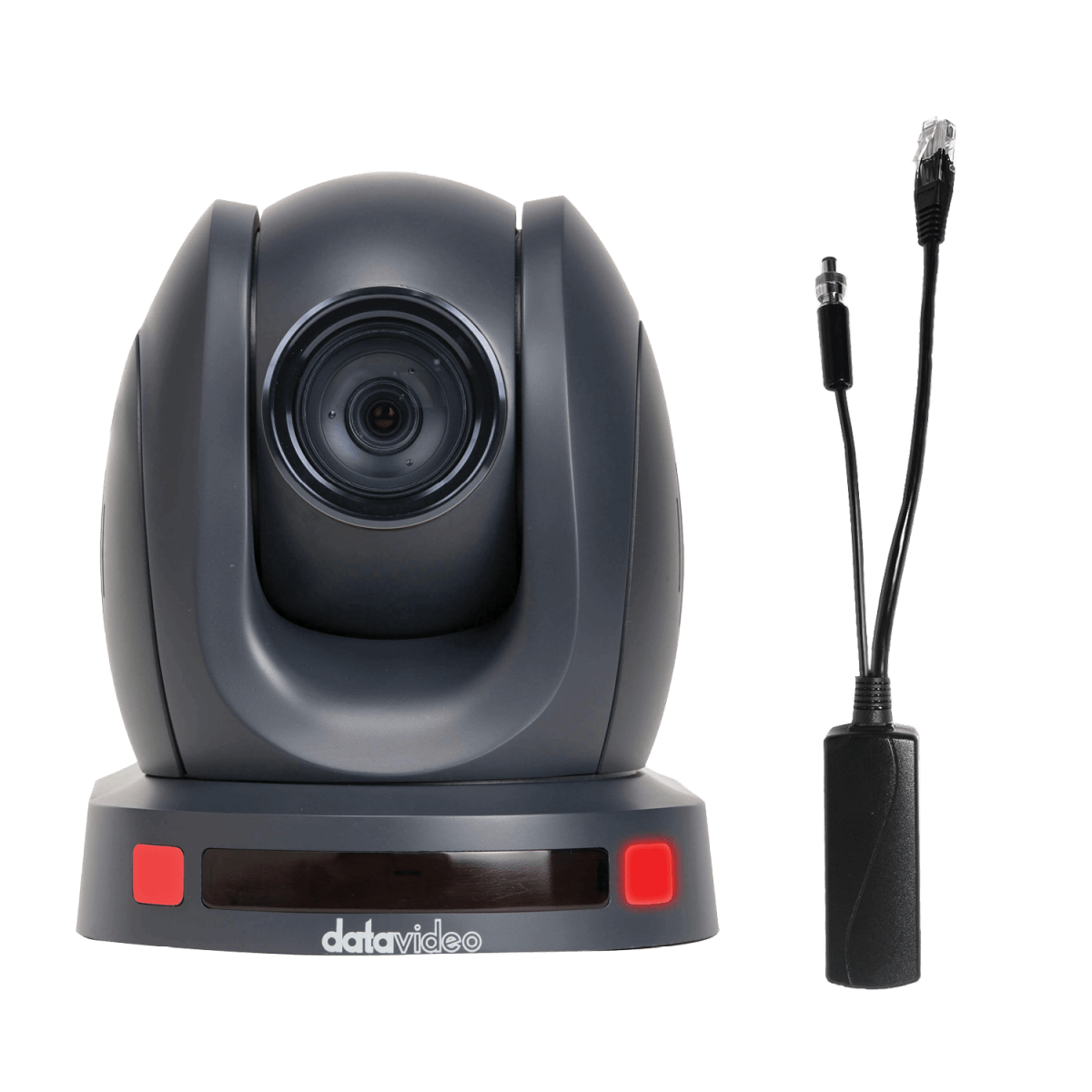

若您想將現有的設備升級為 PoE 架構的話,則需要添購適合的 PoE Injector(PoE Adapter)來為您的終端裝置提供電力。您可以想像為,它只是將現有設備使用的 AC Adapter 電源供應器,替換成 PoE 架構的電源供應器,並且將控制和影像訊號整合其中,達到簡化作業系統的目的。原本您的設備可能需要採用三條以上的纜線連接設備,現在只需要一條網路線即可,大幅降低架設製作系統的線材需求以及施工的技術門檻。在有些先進國家,架設影音設備屬於一般工程,任何人都可以施作,但是電源系統相關的架設與佈線,則需要合格電匠技師安裝專屬線路,並且另外安裝不受干擾的接地線路才可,所需耗費的時間及人力費用相當可觀。有鑑於此,將現有設備升級為PoE 架構,絕對是值得考慮的解決方案。

最後讓我們來談談 PoE 的關鍵設備–攝影機。市面上有無數的 PoE 裝置,舉凡 IP 電話、LED 燈具、POS 機台、智慧門鎖、IP 會議系統、Wi-Fi 接入點、監控設備等等,都是 PoE 技術的應用設備,但攝影機是唯一將 PoE「多元乘載功能」發揮地淋漓盡致的產品,攝影機除了透過PoE技術獲得電源供應,攝影機的控制訊號、指示燈號、拍攝的影像訊號、內嵌或外接麥克風的聲音訊號,全部皆可壓縮為極低延遲的複合訊號,透過一條網路線傳輸。入門級的 PoE 攝影機只能以簡單的 Motion JPEG 編碼傳送畫面,進階的PoE 攝影機則可以做到 H.264、H.265 的影音編碼傳送,並可搭配遠距遙控,整合攝影機的各類參數控制,再透過導播機控制多機位的畫面切換,組織完整的遠端影音製作解決方案,協助您輕鬆解決現場影片製作的難題。

透過以上內容,相信您對於PoE 的基本功能和應用架構已有充分認知。雖然實務上每一種科技很難在各方面都達到「完美」的地步,但是透過認識每一項技術在應用面的長短處,再從中擷取對自己最適用的部分,這才是面對新技術應有的務實態度。
